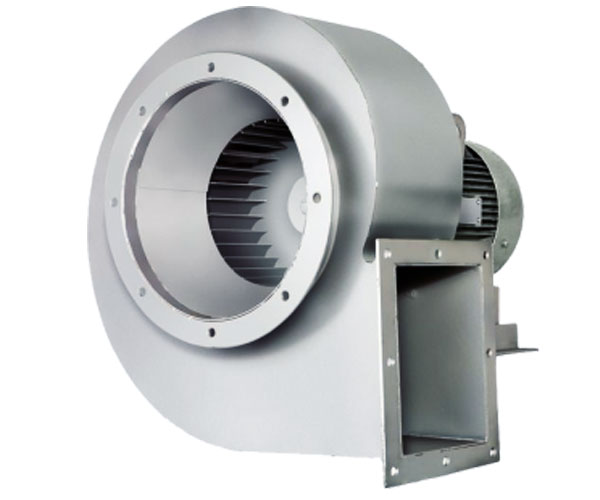

Вентилятор дутьевой ВД

✓ Всегда в наличии / под заказ Доставка по всей России
Вентилятор дутьевой ВД
Вентилятор дутьевой ВД Вентилятор дутьевой ВД Вентилятор дутьевой ВД
Техническое описание (PDF) Скачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты
Вентилятор дутьевой ВД: 8 типоразмеров, расчёт цены по типоразмеру, двигателю и исполнению. Цена от 42 889 ₽.

⚙️ Подбор и заказ

42 889 ₽
Партнёрские скидки — по запросу.
Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно

Описание

Дутьевой вентилятор ВД подаёт воздух на горение в топку котла. Одностороннее всасывание, исполнения из углеродистой и коррозионностойкой стали. 8 типоразмеров, 16 вариантов исполнения и двигателя. Стоимость рассчитывается в калькуляторе выше: выберите типоразмер, двигатель и исполнение.

Назначение

Дутьевой вентилятор для подачи воздуха в топки паровых и водогрейных котлов и в технологические установки.

Общие сведения и конструкция

  • Основные выпускаемые типоразмеры (номера): 2,5 2,7 3,5 12,0 13,5 15,5 18,0 20,0
  • Варианты конструктивного исполнения: исполнение 1, исполнение 3, исполнение 5
  • Тягодутьевые машины сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011
  • Варианты материального исполнения: общепромышленное, коррозионностойкое
  • Назначение: технологические установки
  • Количество лопаток рабочего колеса: 32
  • Конструктивное исполнение лопаток рабочего колеса: загнутые вперёд
  • Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания от №3,5-12,0, с №13,5-20,0 - неповоротный
  • Максимальная температура перемещаемой среды: Машины типа Д – до 250°С; машины типа ВД – до 80°С
  • Допустимая концентрация пыли и других твёрдых примесей в перемещаемой среде: 2,0 г/м3.

Технические характеристики

Всего 11 исполнений по 3 типоразмера. Данные приведены по каталогу завода-изготовителя.

ОбозначениеТемпература среды, °ССкорость вращения, об/минНоминальная мощность, кВтНоминальный ток при 380 В, АТип электродвигателяQ min, тыс. м³/чQ max, тыс. м³/чPv min, ПаPv max, ПаМасса, кг
ВД №2,536,690L20,411,221080128040
30300048,2100S20,411,221080128047
3030005,511,1100L20,411,221080128053
ВД №2,715001,53,880МB40,250,7629037538
15001,53,380МA20,511,531175151036
3015002,24,8580В20,511,531175151038
30150036,3490L20,511,531175151042
3015005,511,1100L20,511,531175151055
3015001,53,880МB40,250,7624531538
ВД №3,515002,25,1690L40,271,6646060564
3 0005,511,1100L20,63,62100276075

Габаритные и присоединительные размеры

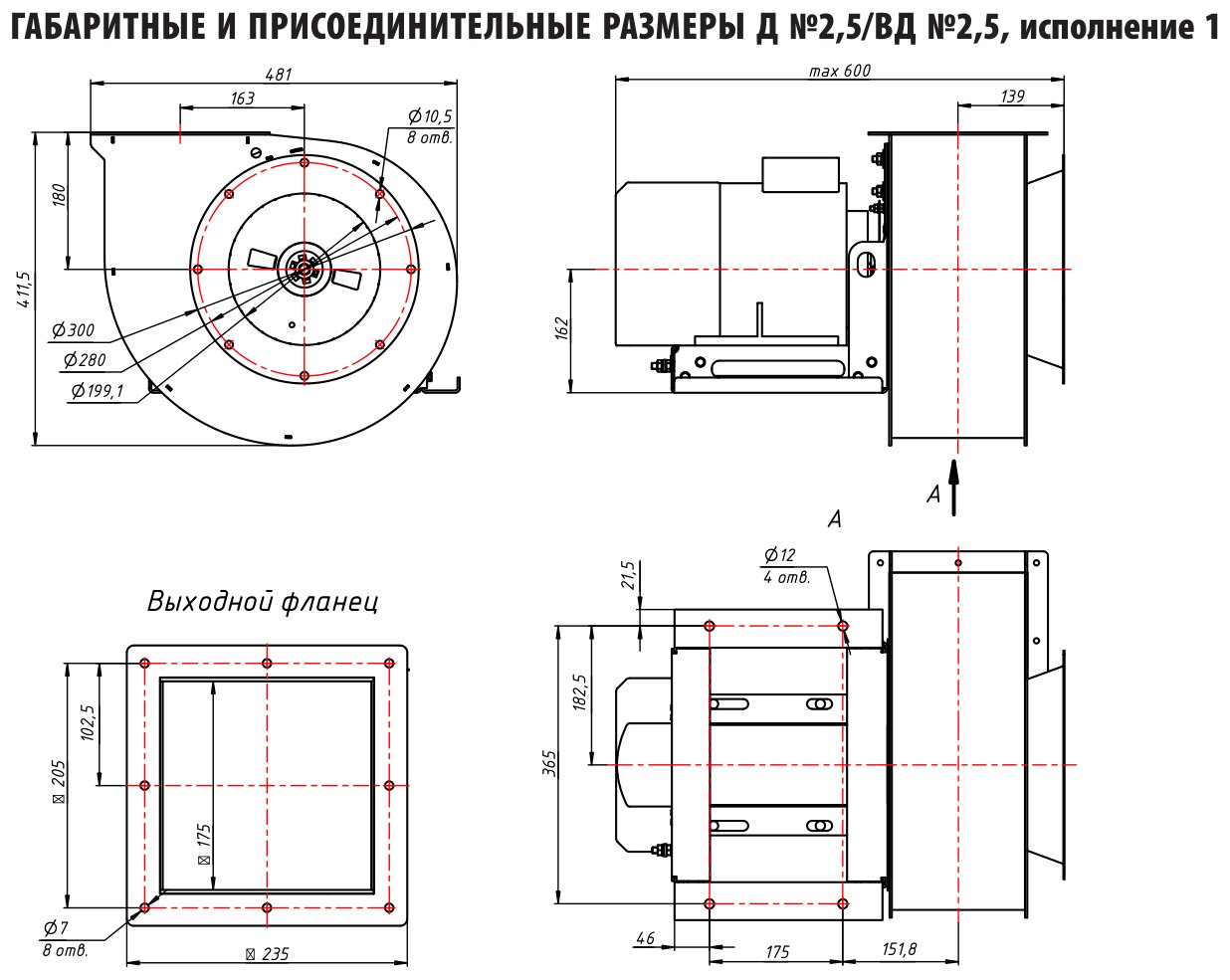

Д №2,5/ВД №2,5, исполнение 1
Д №2,5/ВД №2,5, исполнение 1

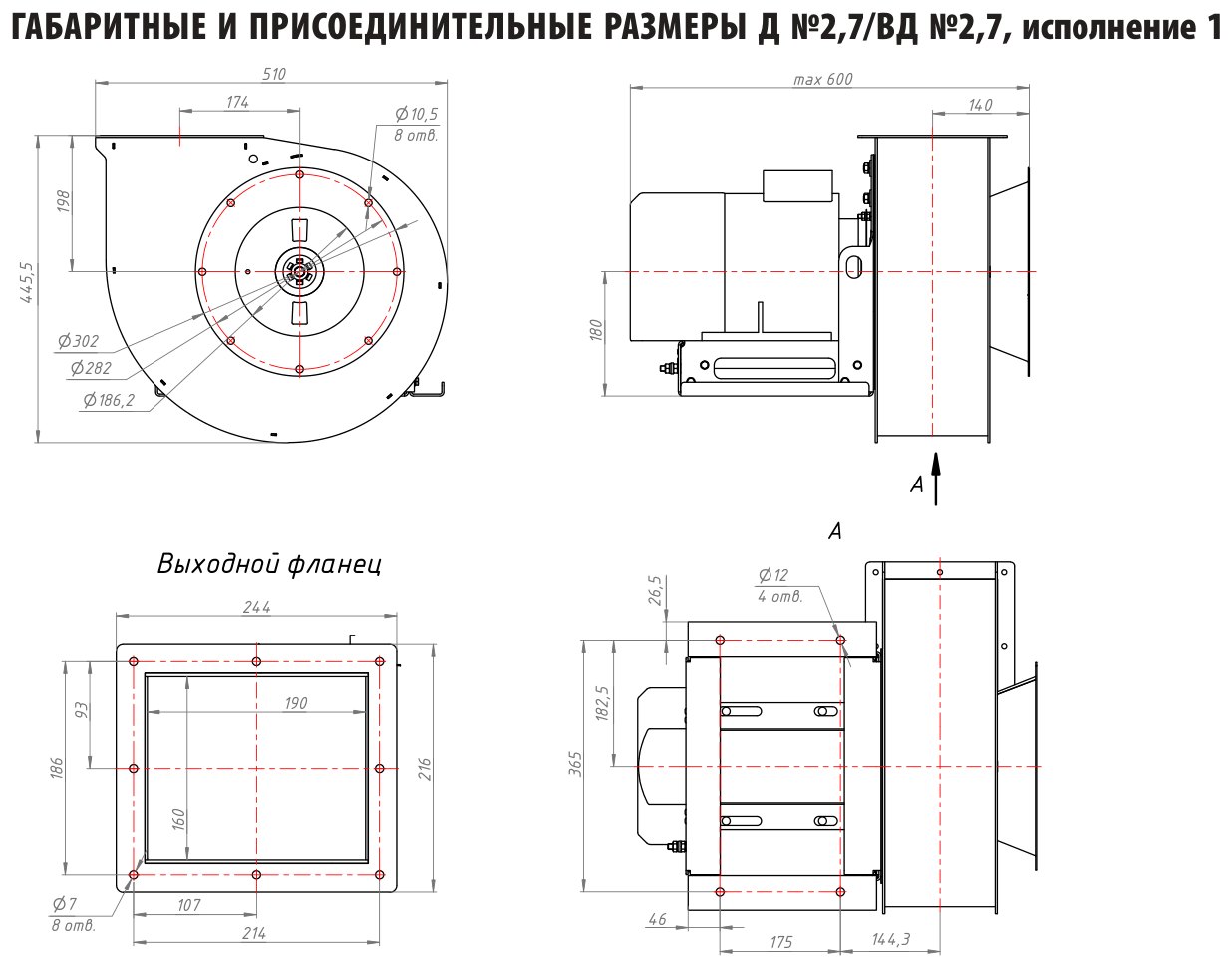

Д №2,7/ВД №2,7, исполнение 1
Д №2,7/ВД №2,7, исполнение 1

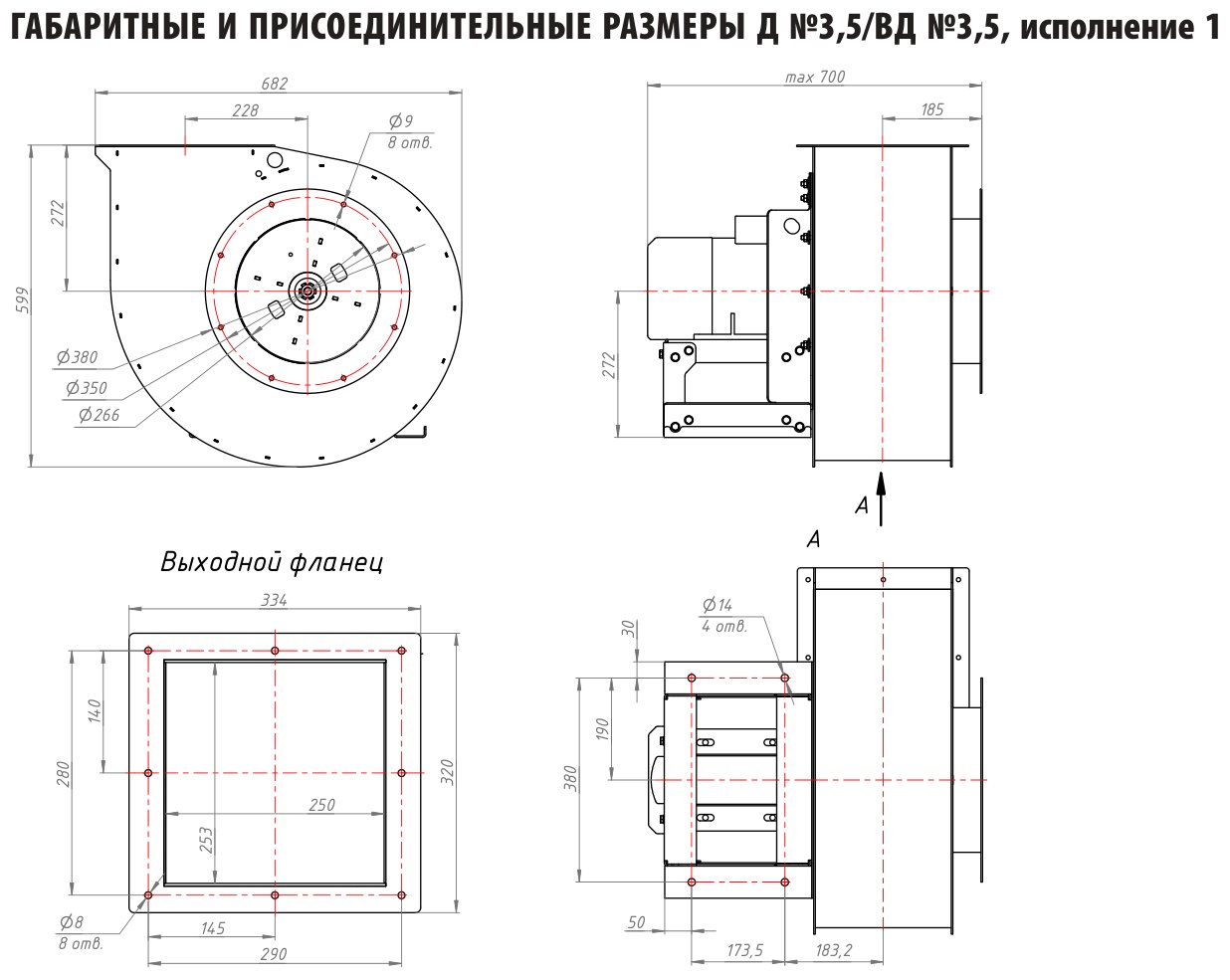

Д №3,5/ВД №3,5, исполнение 1
Д №3,5/ВД №3,5, исполнение 1

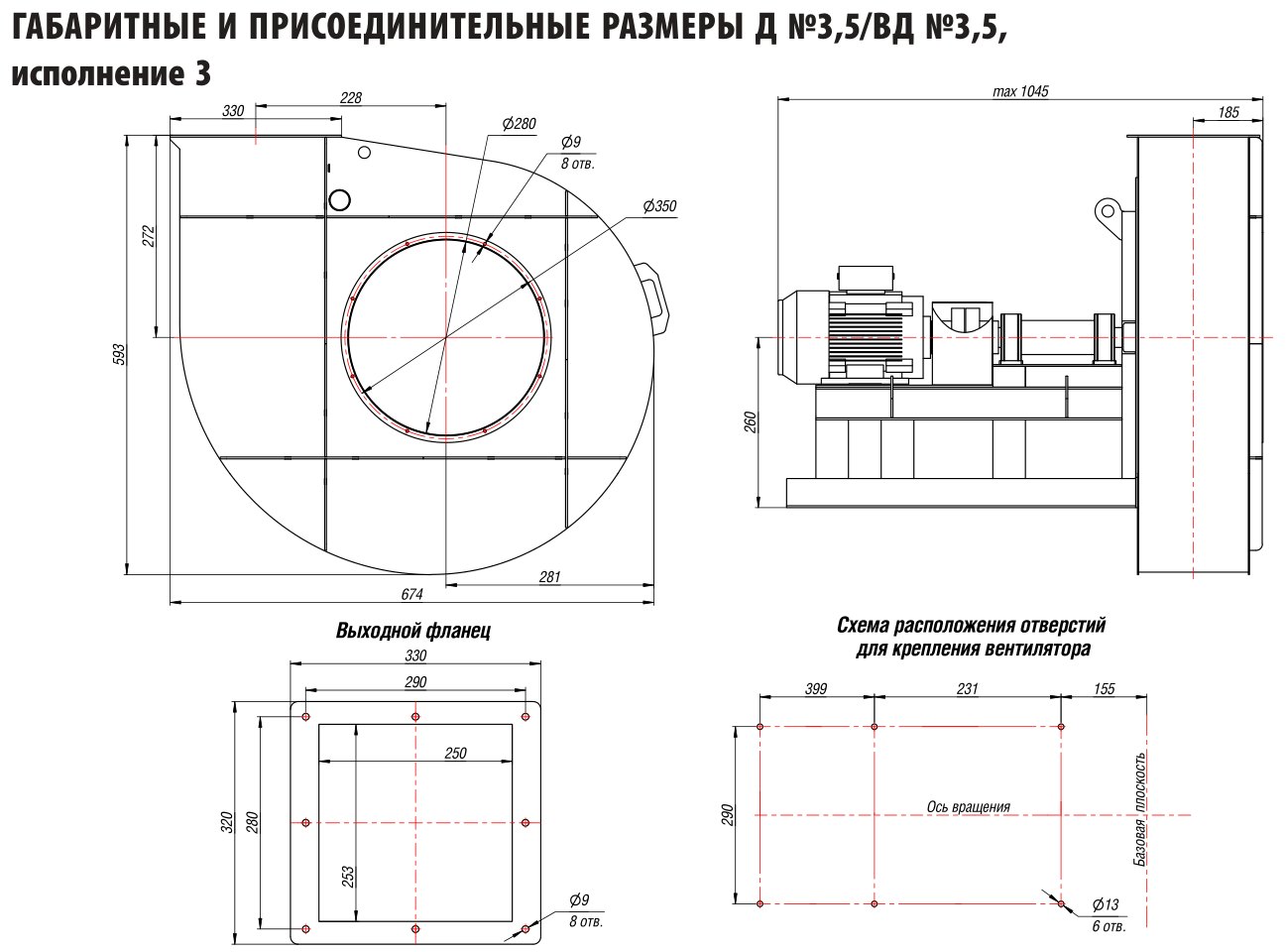

Д №3,5/ВД №3,5
Д №3,5/ВД №3,5

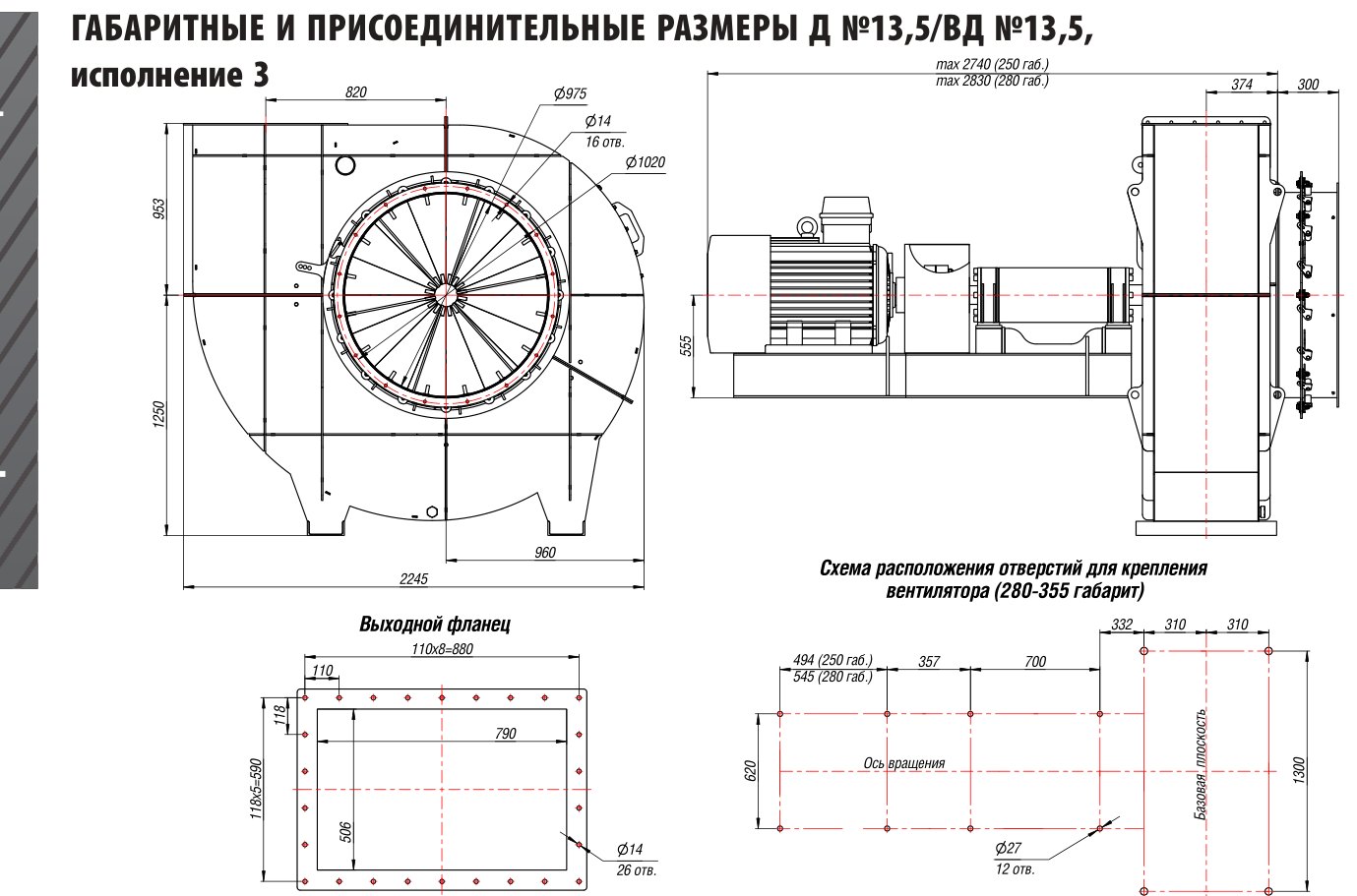

Д №13,5/ВД №13,5
Д №13,5/ВД №13,5

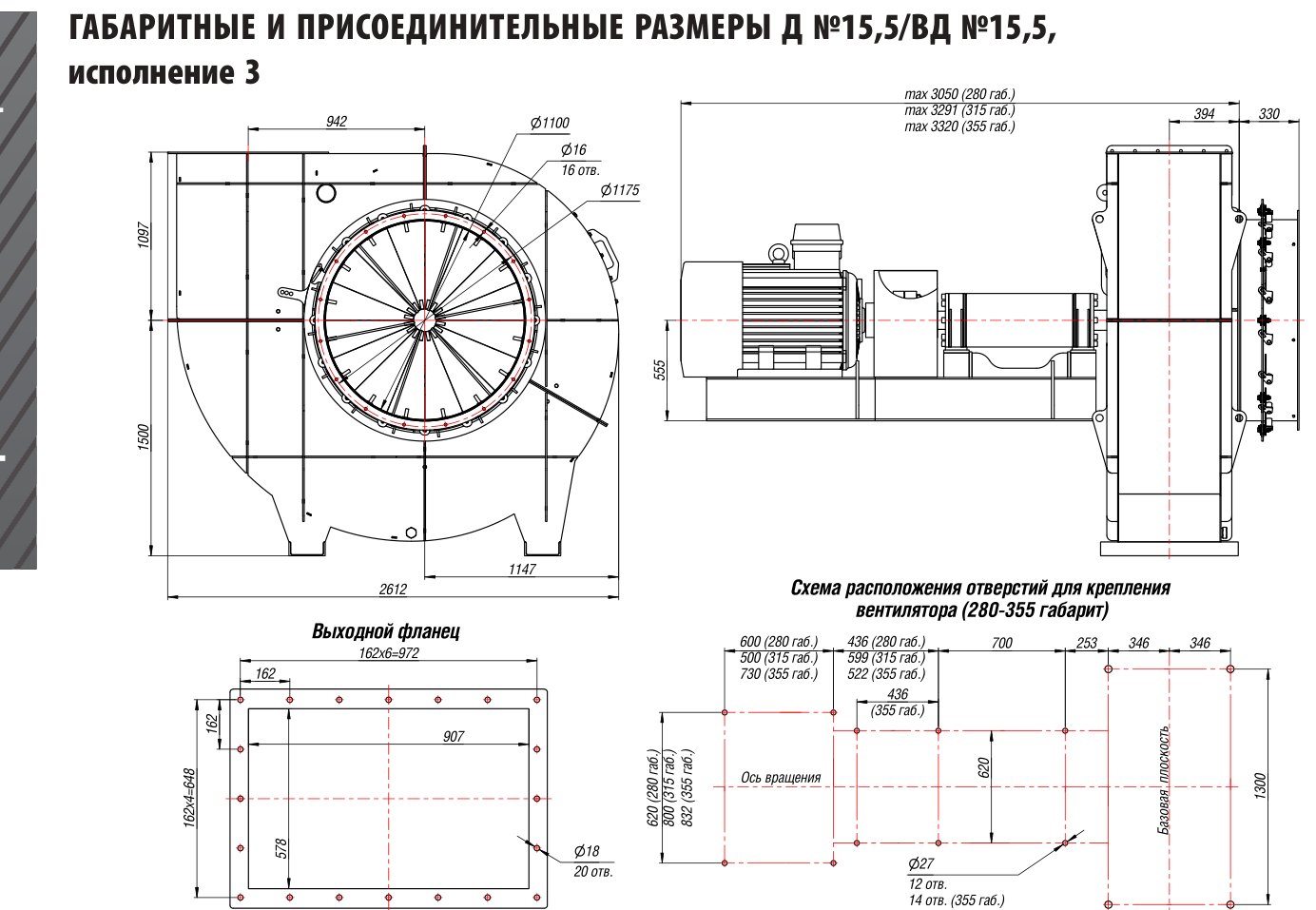

Д №15,5/ВД №15,5
Д №15,5/ВД №15,5

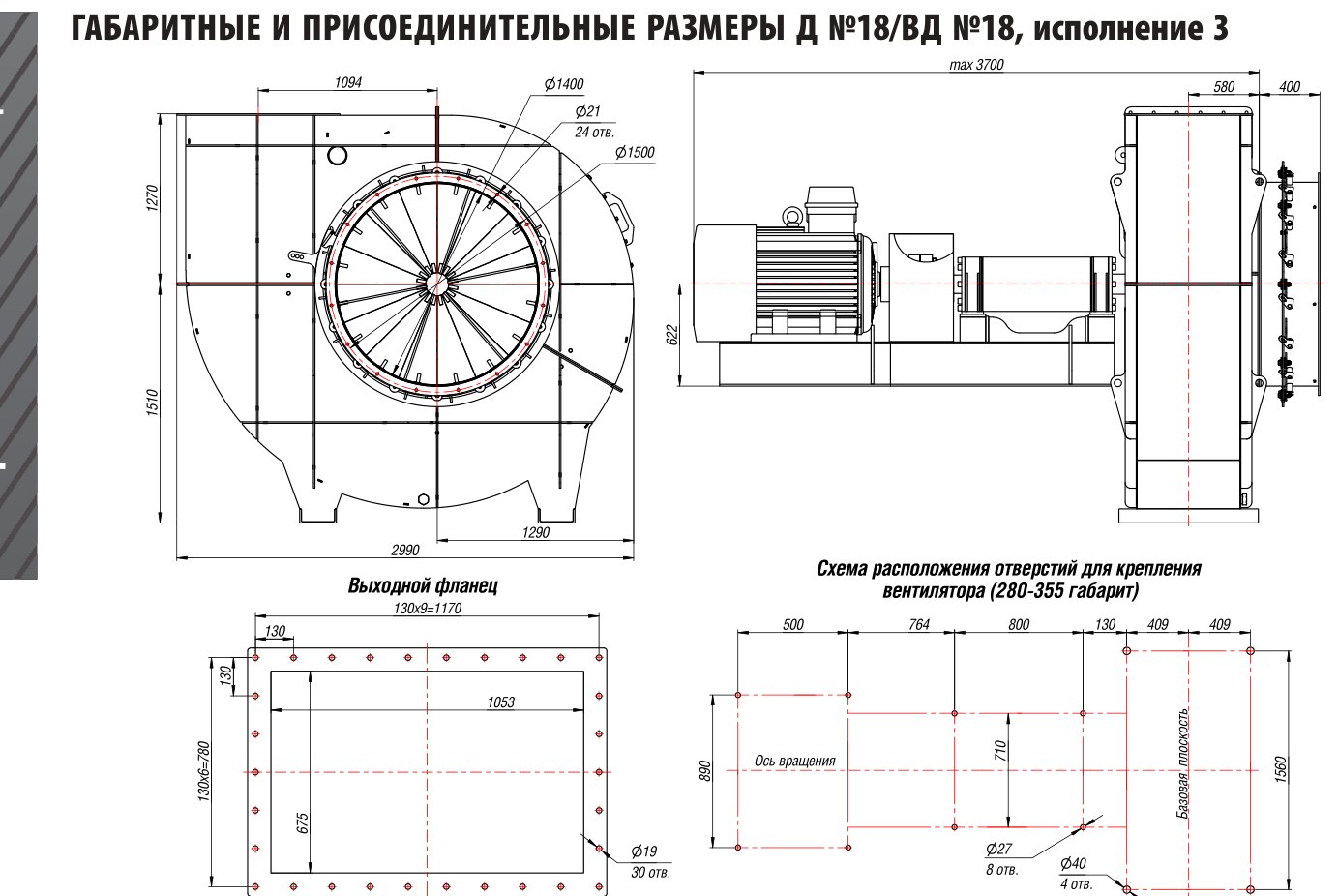

Д №18/ВД №18, исполнение 3
Д №18/ВД №18, исполнение 3

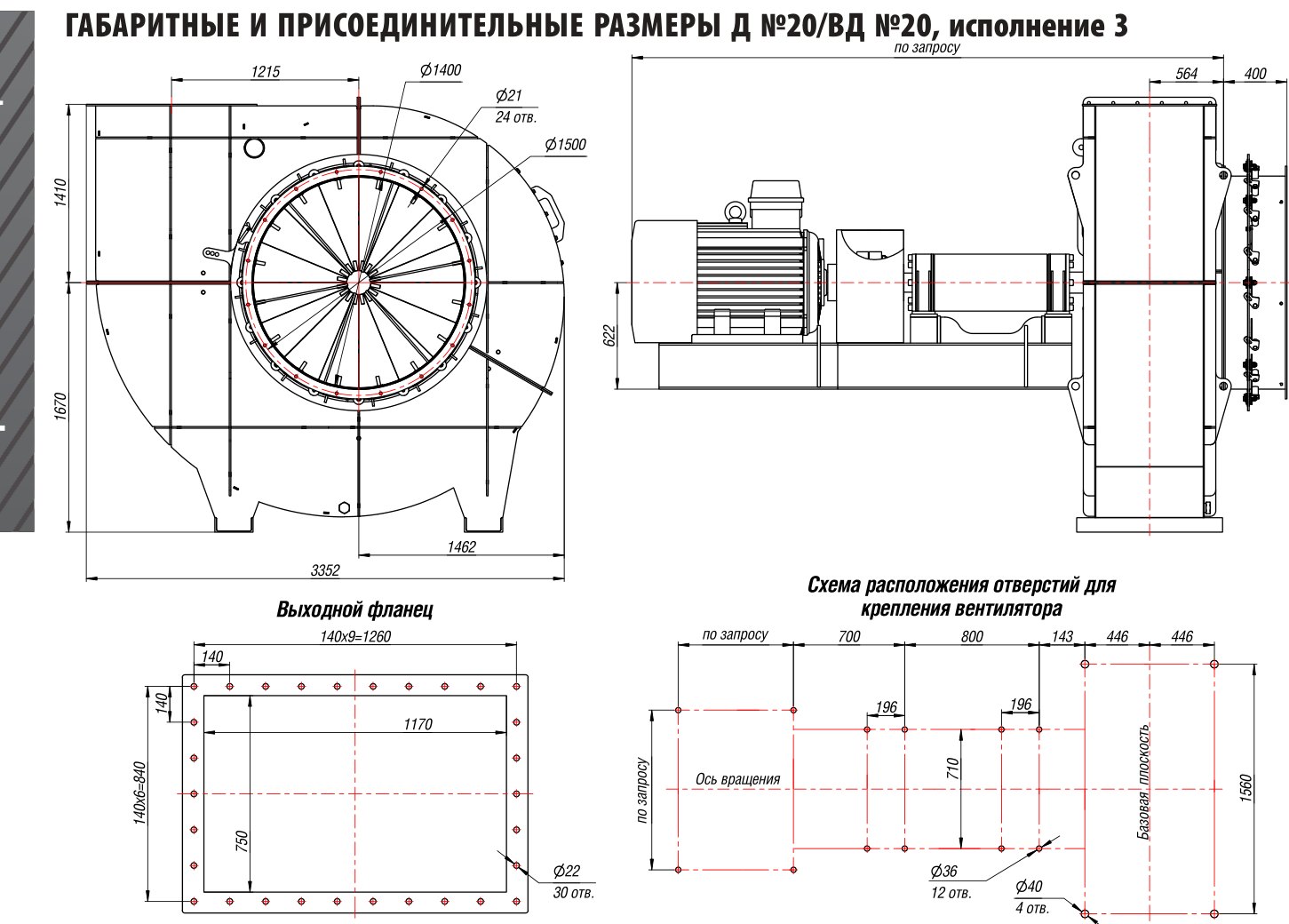

Д №20/ВД №20, исполнение 3
Д №20/ВД №20, исполнение 3

Акустические характеристики

Уровень звукового давления Lpi в октавных полосах, дБА.

ОбозначениеИсполнениеСкорость вращения, об/мин631252505001000200040008000
ВД №2,5 Д №2,53000 300081 8182 8283 8382 8283 8376 7674 7488 88
Д/ВД №2,7 Д/ВД №2,71500 300085 7086 7186 7189 7487 7282 6778 6393 78
ВД №3,5 Д №3,53 000 1 50094 7495 7996 8192 7587 7182 6478 5597 81
ВД №3,5 Д №3,53 33 000 1 50094 7495 7996 8192 7587 7182 6478 5597 81
ВД №13,5750 1 00098 105100 107102 108101 108101 10798 10595 103106 113
Д №13,5360093959796969390101
Д №13,575097 10498 105101 10799 106100 10696 10394 102105 111
ВД №15,5750 1 00099 106102 109103 110103 110102 10999 10697 104108 115
Д №15,53750971001011011009795106
Д №15,51 000104107108108107104102113
ВД №18 Д №183 3750 1 000 600 750104 110 101 103106 113 103 105107 114 104 106107 114 104 106106 113 102 105103 109 101 102100 107 97 99112 118 108 110
ВД №20 Д №203 3750 600 750108 105 107110 107 109111 108 110111 108 110110 106 109107 105 106104 101 103116 113 115
