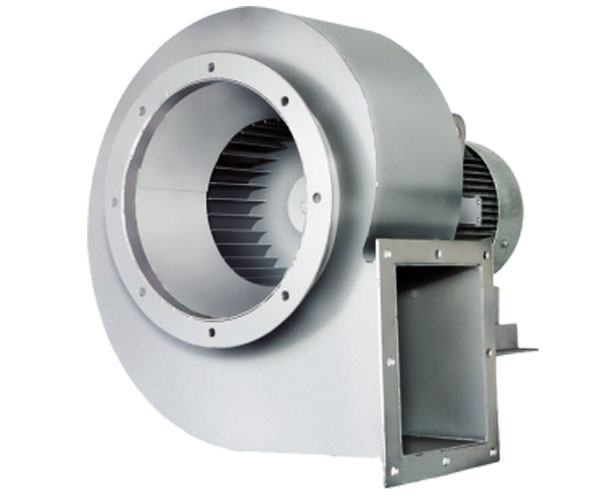

Дымосос Д и ДН
✓ Всегда в наличии / под заказ
Доставка по всей России
Отгрузка со склада и под заказсрок подтвердит менеджер
Гарантия 12 месяцевофициальная, от производителя
Документыпаспорт, сертификаты
Дымосос Д и ДН: 20 типоразмеров, расчёт цены по типоразмеру, двигателю и исполнению. Цена от 38 600 ₽.
⚙️ Подбор и заказ
38 600 ₽
Партнёрские скидки — по запросу.
Подробно

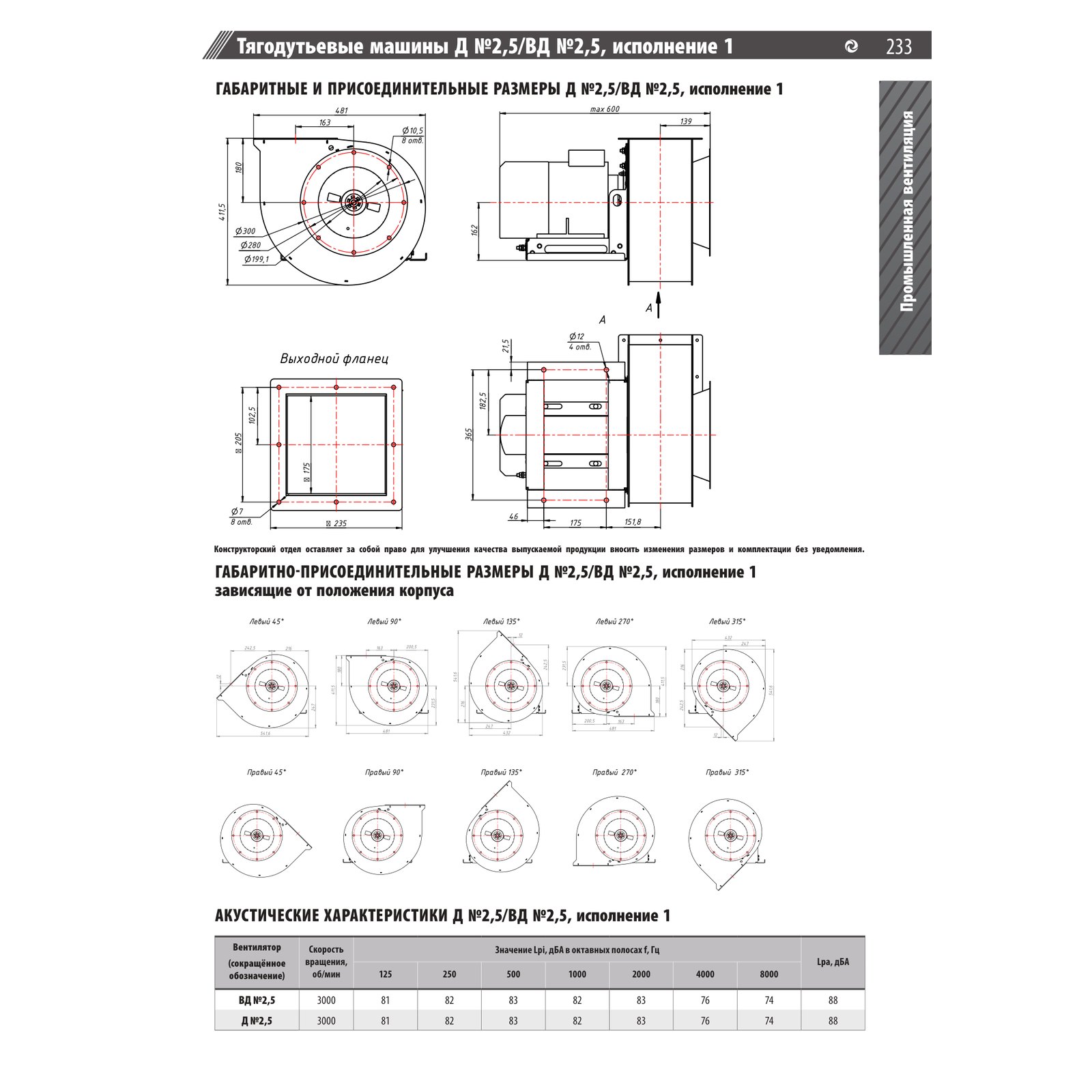

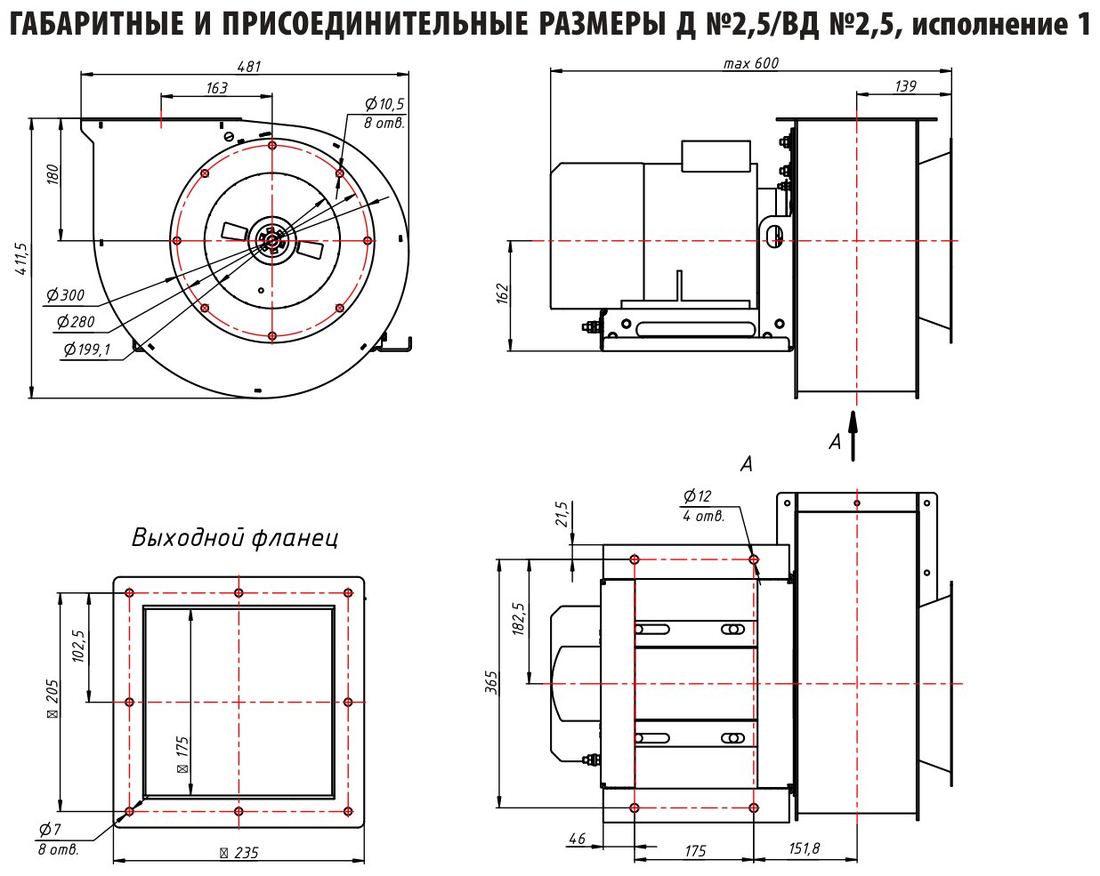

Д №2,5/ВД №2,5, исп. 1

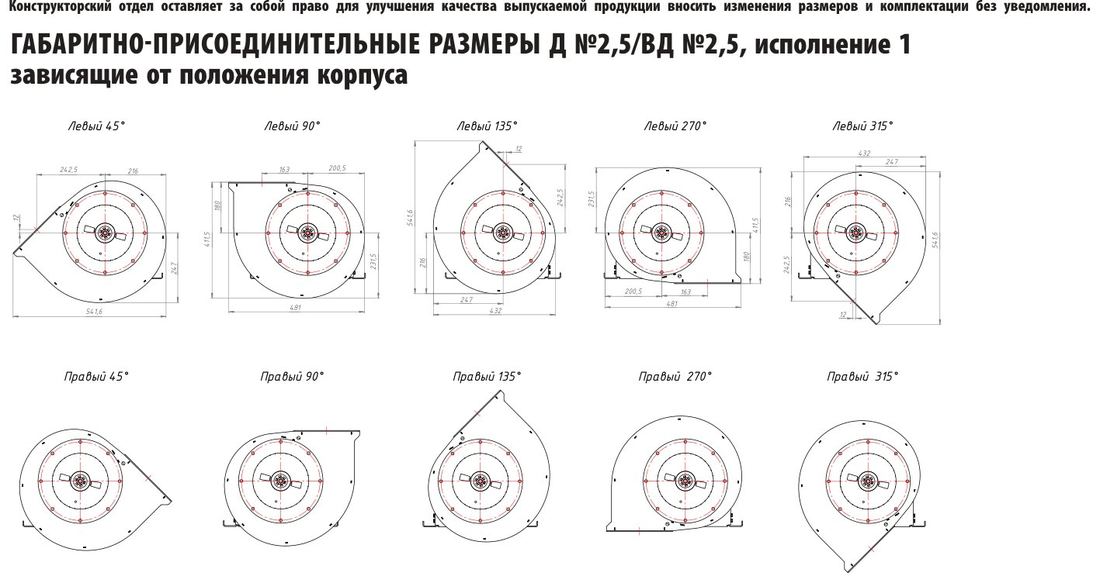

Д №2,5/ВД №2,5, исп. 1 (лист 2)

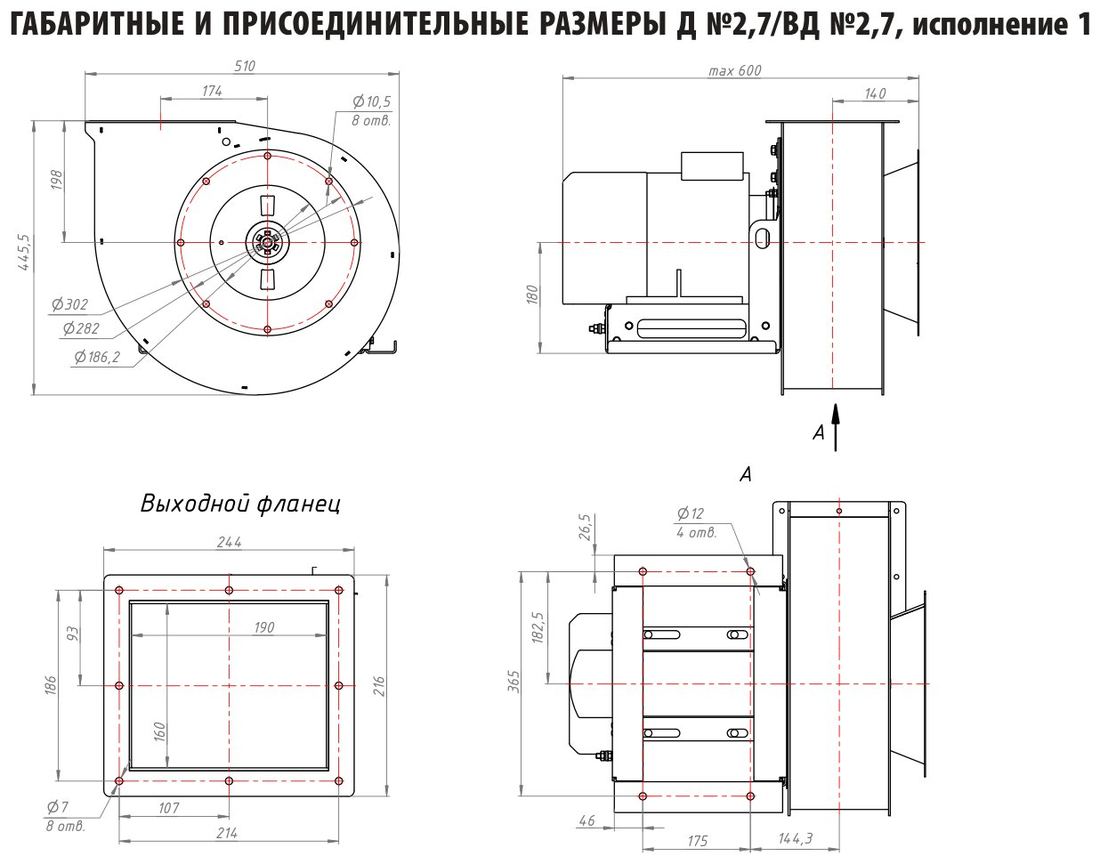

Д №2,7/ВД №2,7, исп. 1

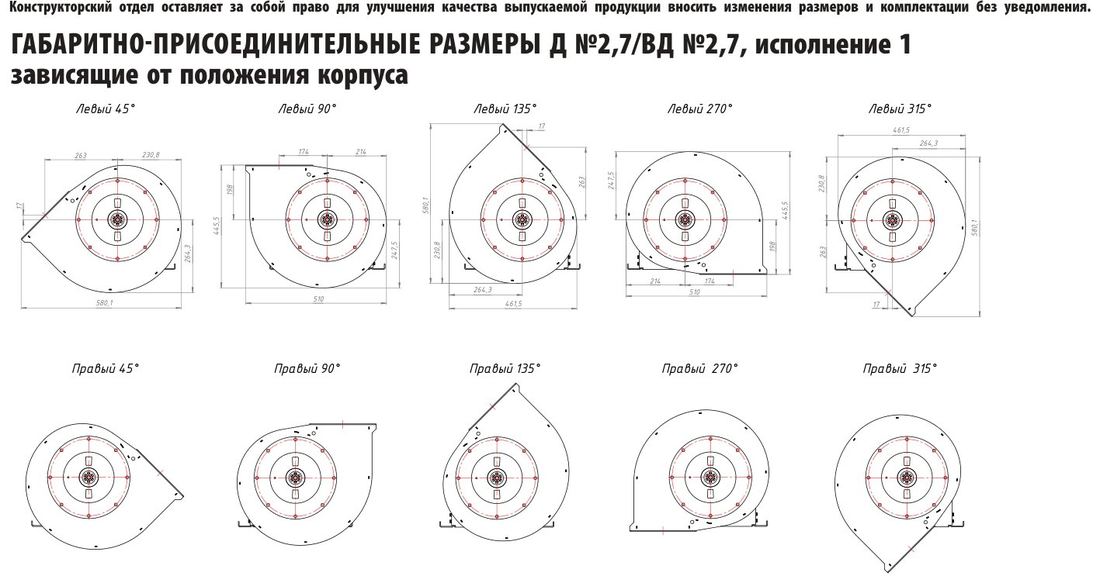

Д №2,7/ВД №2,7, исп. 1 (лист 2)

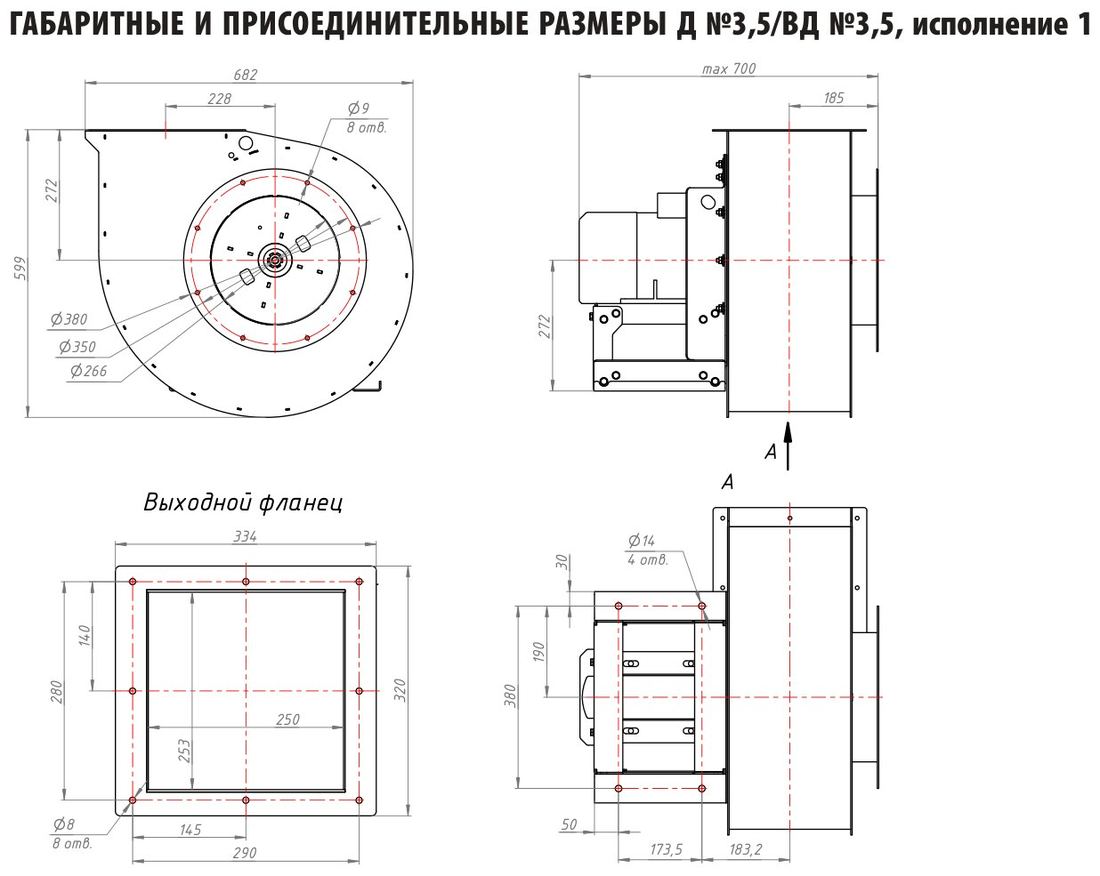

Д №3,5/ВД №3,5, исп. 1

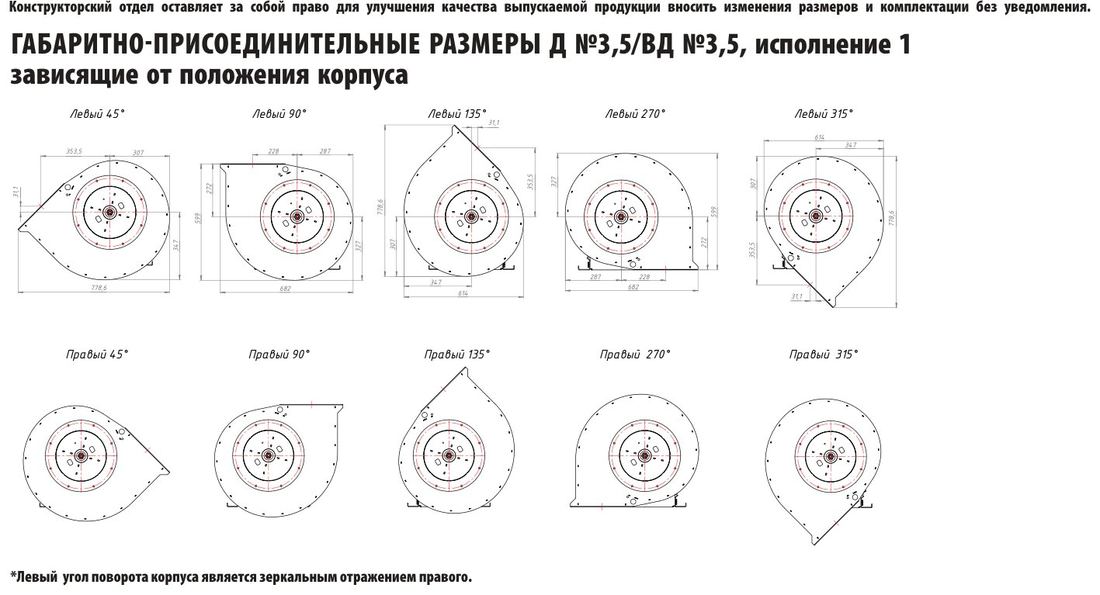

Д №3,5/ВД №3,5, исп. 1 (лист 2)

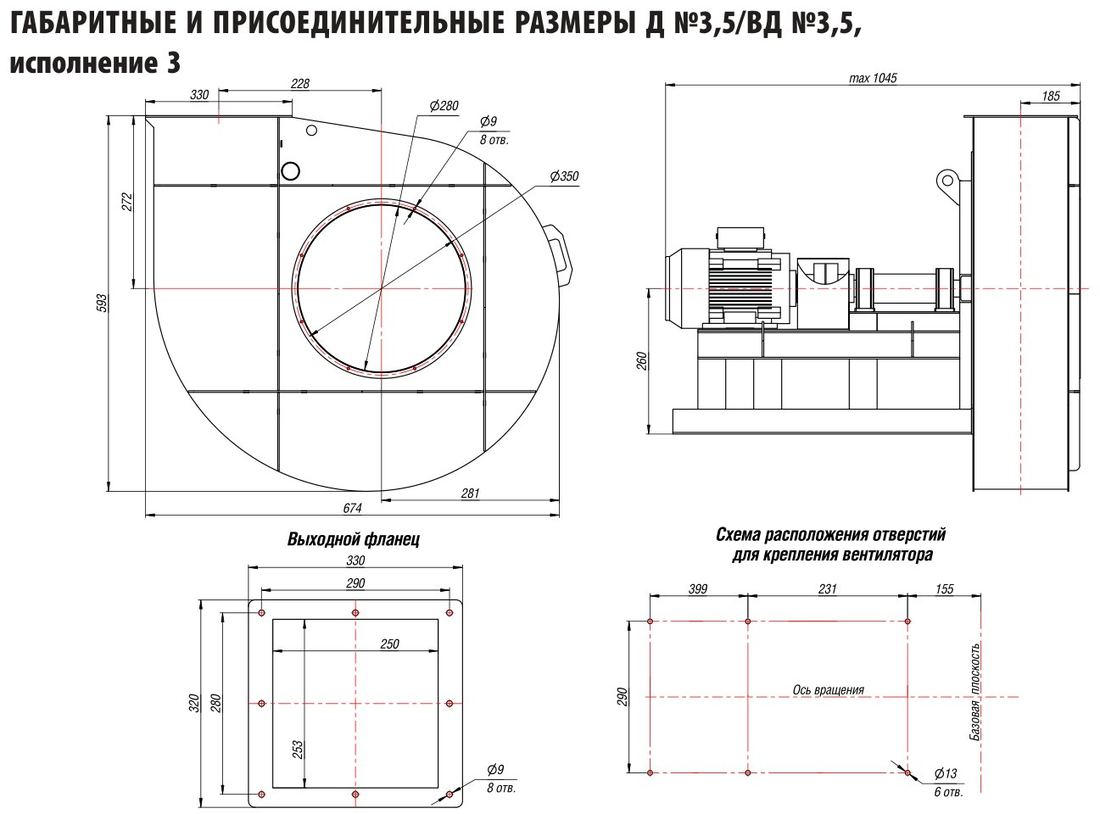

Д №3,5/ВД №3,5

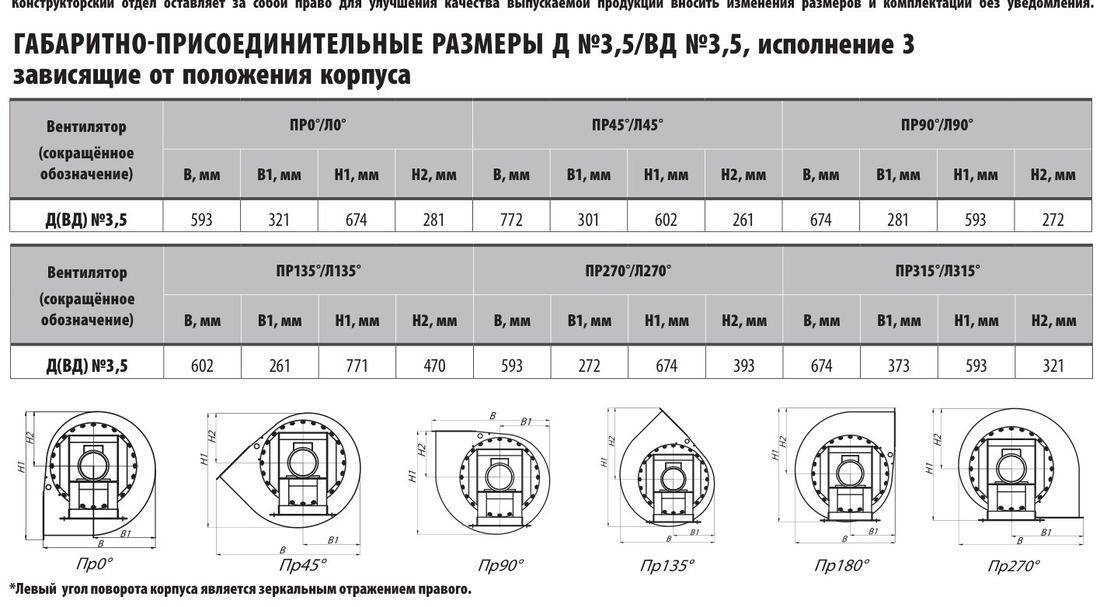

Д №3,5/ВД №3,5, исп. 3

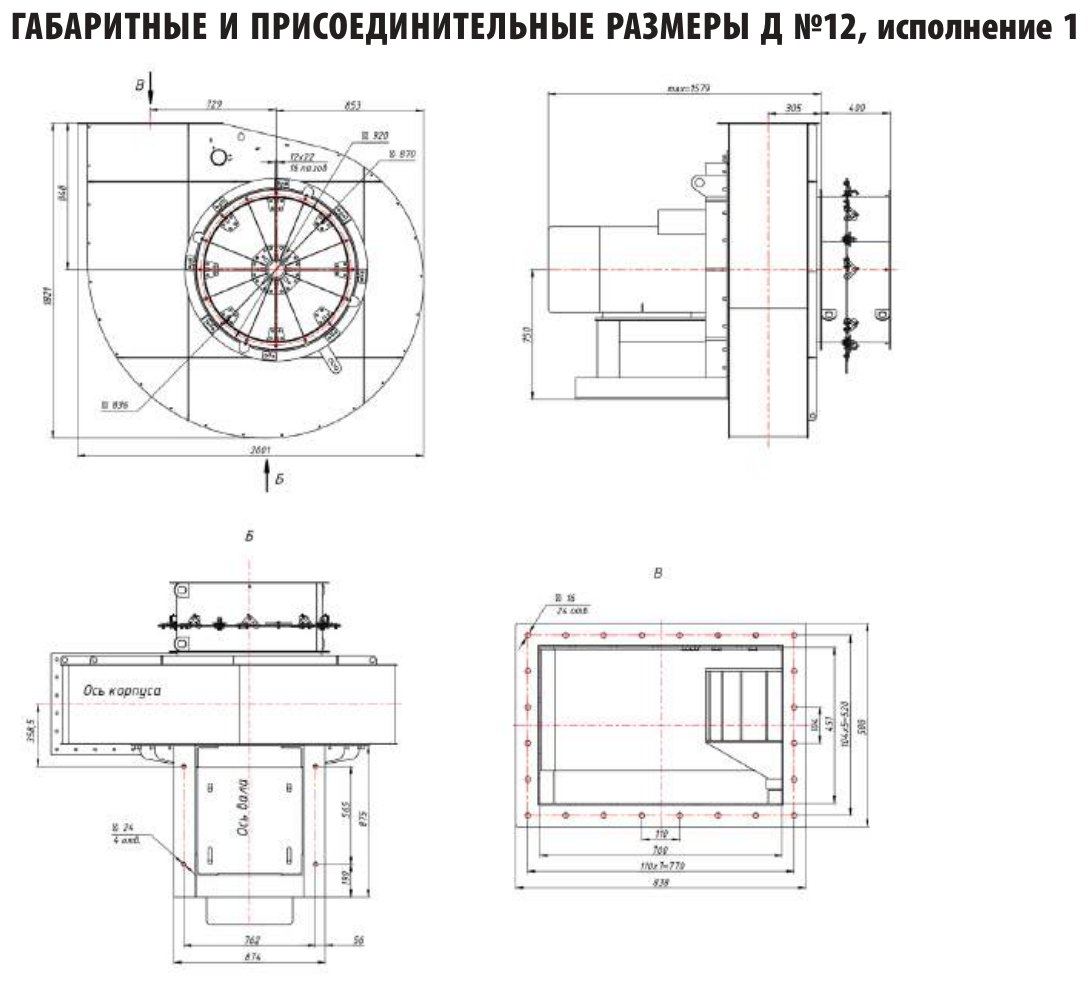

Д №12, исп. 1

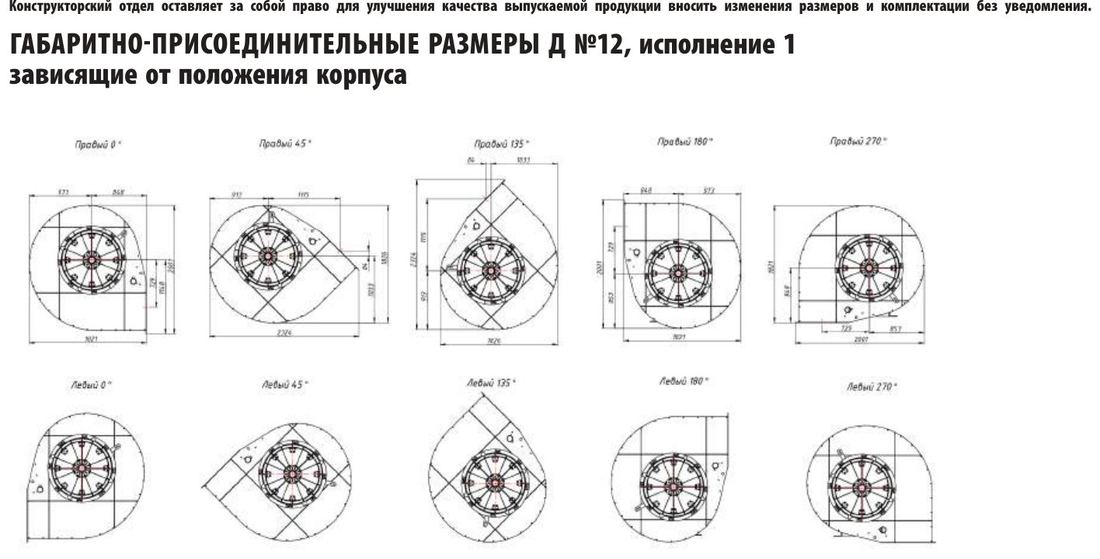

Д №12, исп. 1 (лист 2)

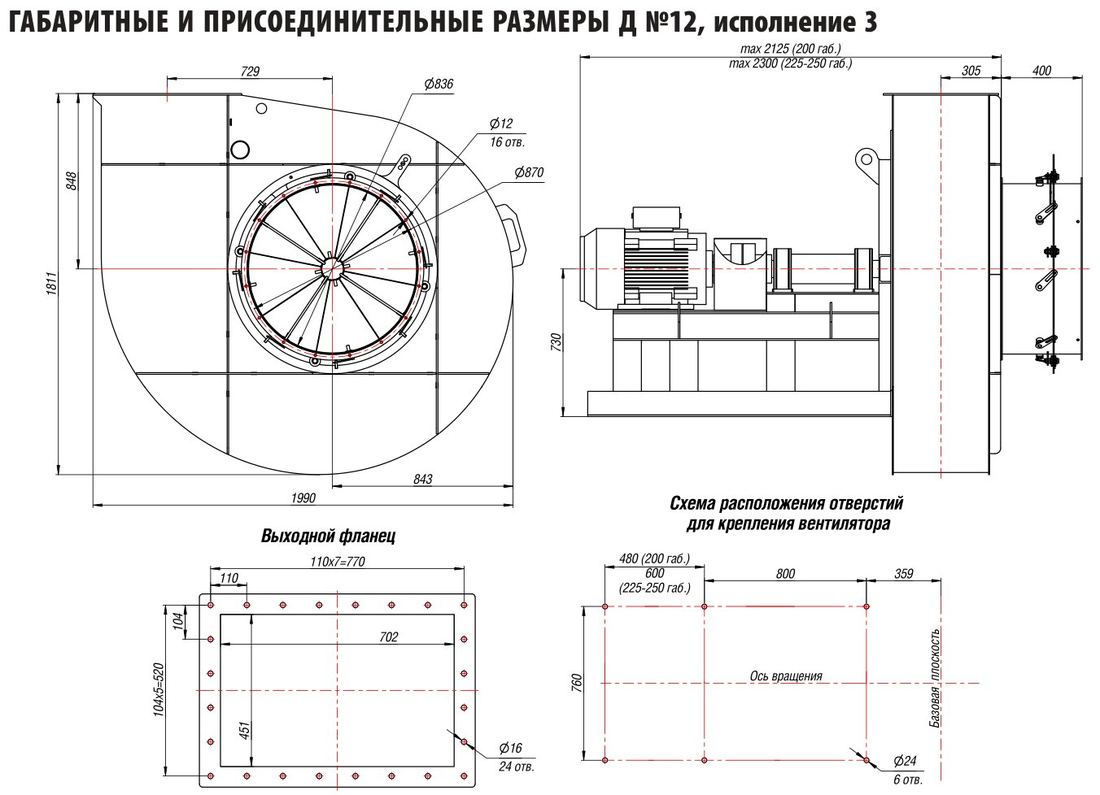

Д №12, исп. 3

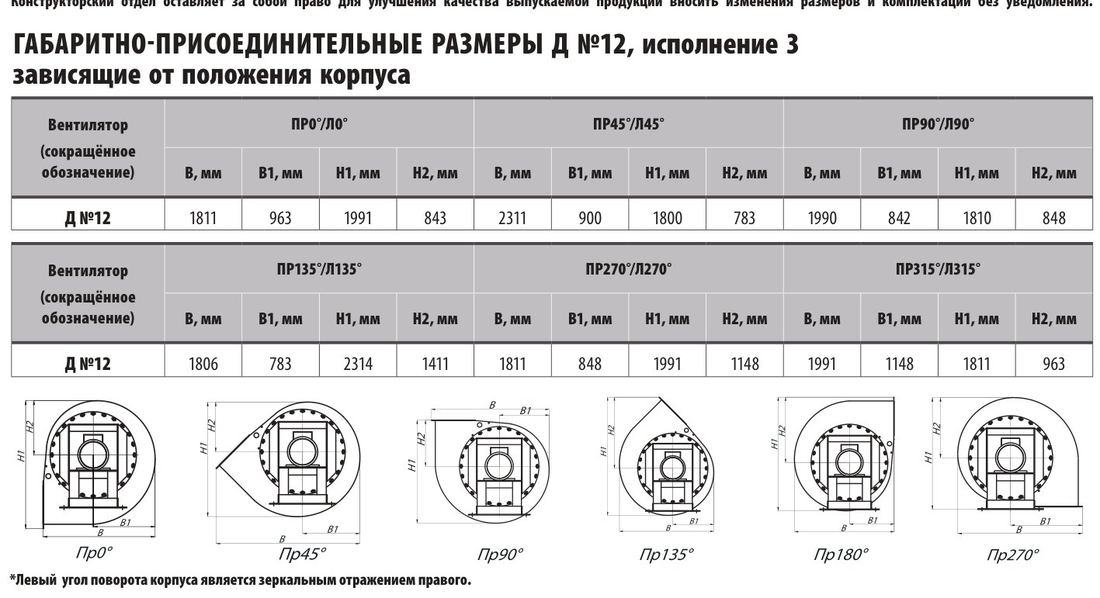

Д №12, исп. 3 (лист 2)

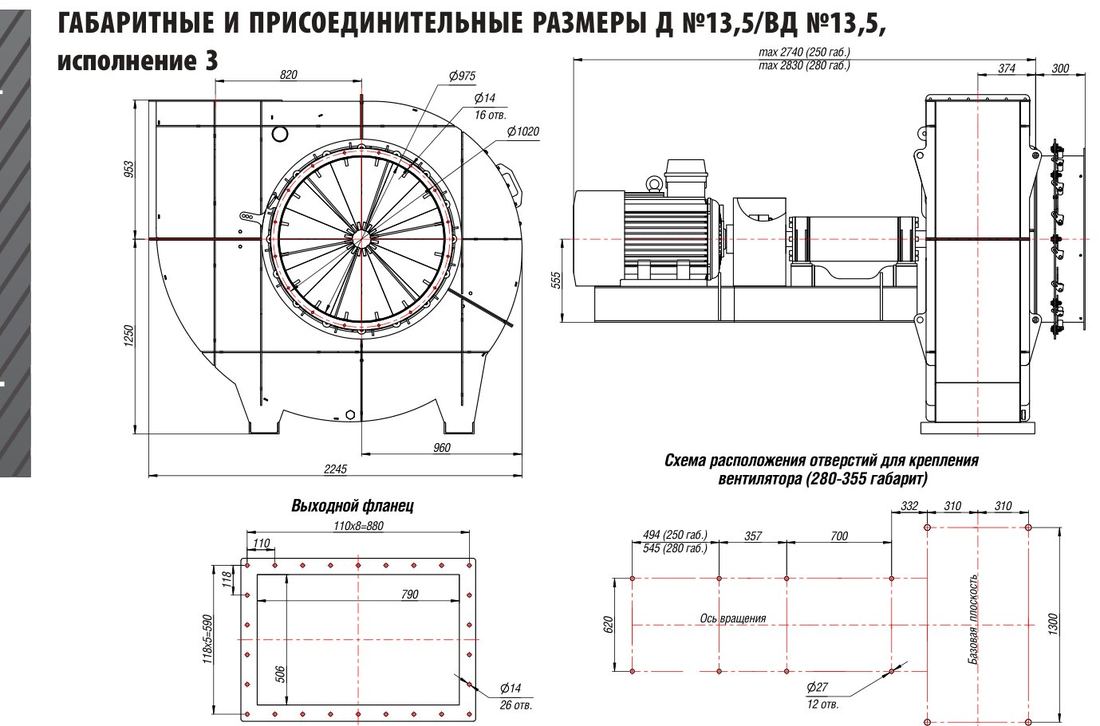

Д №13,5/ВД №13,5

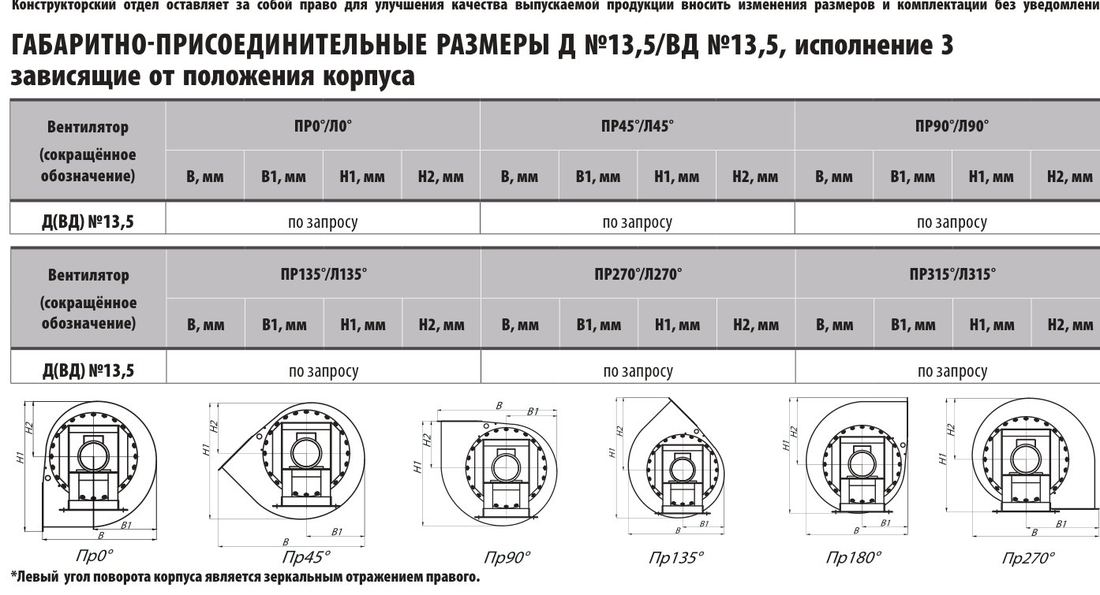

Д №13,5/ВД №13,5, исп. 3

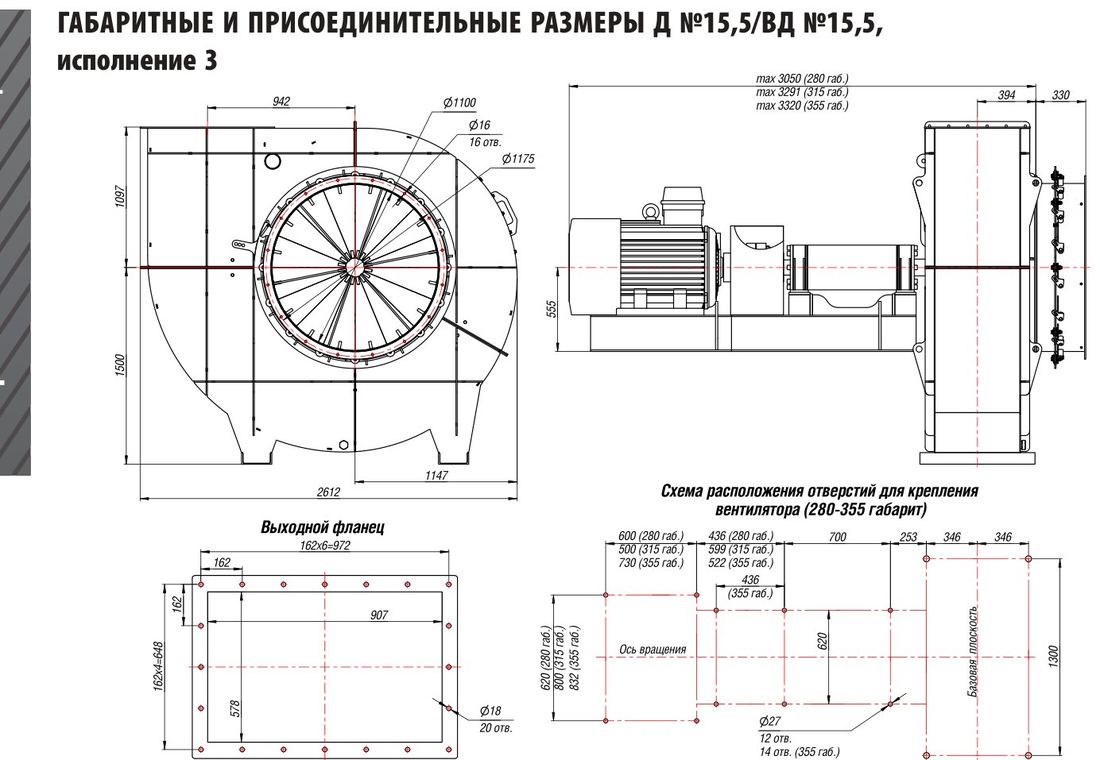

Д №15,5/ВД №15,5
Д №15,5/ВД №15,5, исп. 3

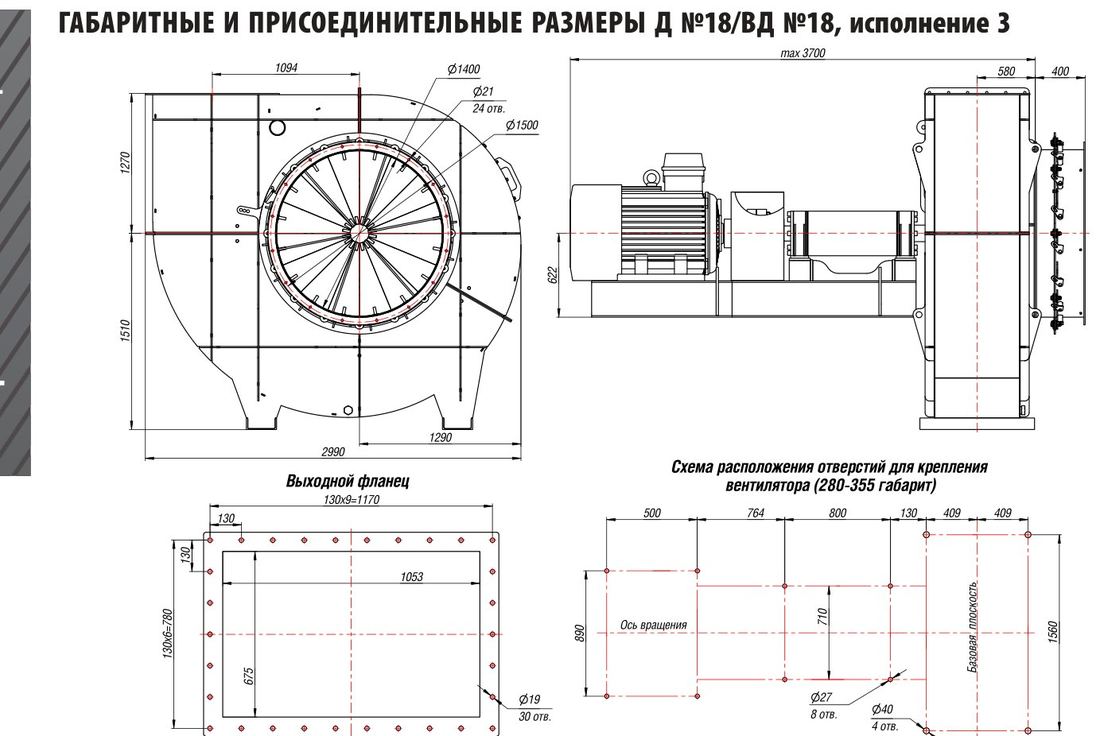

Д №18/ВД №18, исп. 3

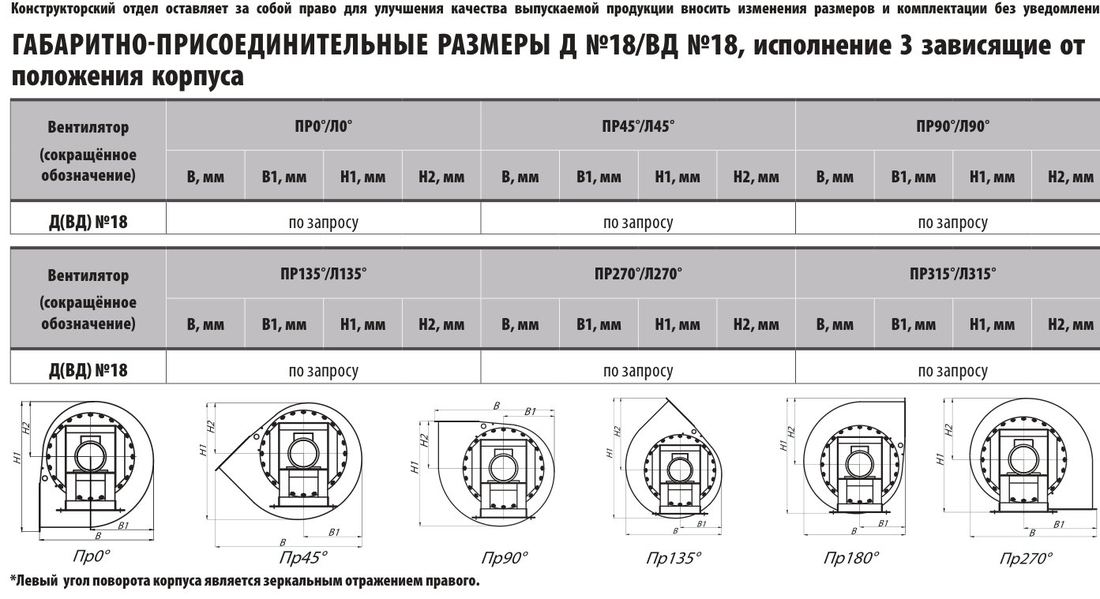

Д №18/ВД №18, исп. 3 (лист 2)

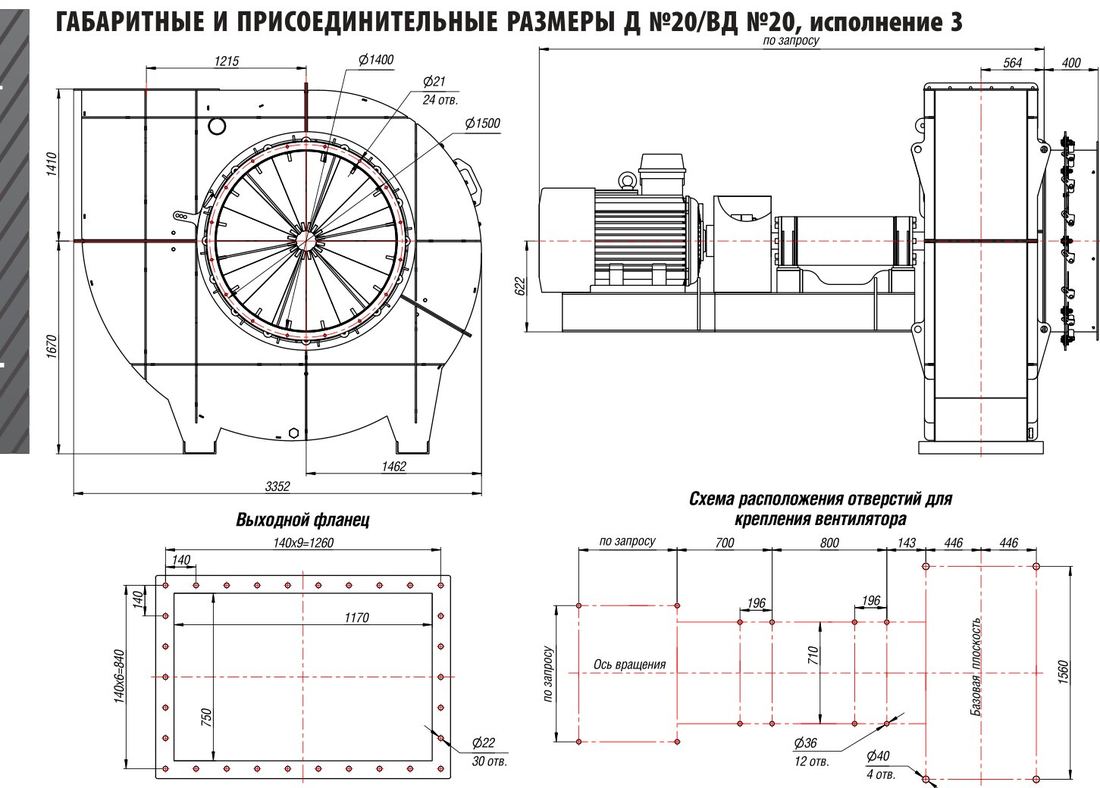

Д №20/ВД №20, исп. 3

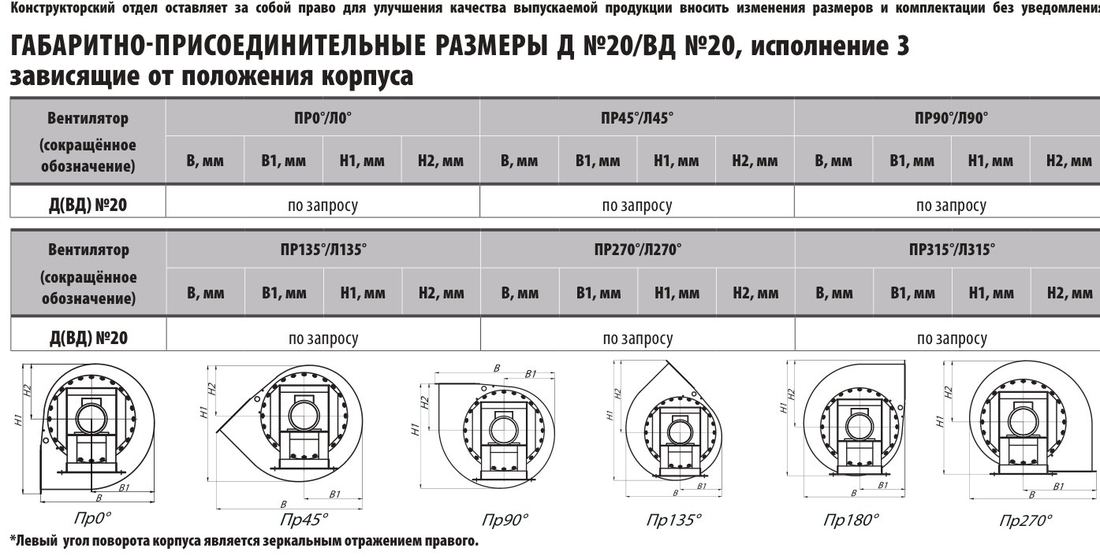

Д №20/ВД №20, исп. 3 (лист 2)
Описание
Дымосос Д и ДН — 20 типоразмеров, 47 вариантов исполнения и двигателя. Стоимость рассчитывается в калькуляторе выше: выберите типоразмер, двигатель и исполнение.
Назначение
Дымососы Д и ДН отводят продукты сгорания из топки котла в дымовую трубу. Рассчитаны на горячие запылённые газы, оснащаются осевым направляющим аппаратом для регулирования производительности без потери КПД.
Общие сведения и конструкция
- Основные выпускаемые типоразмеры (номера): 2,5 2,7 3,5 12,0 13,5 15,5 18,0 20,0
- Варианты конструктивного исполнения: исполнение 1, исполнение 3, исполнение 5;
- Тягодутьевые машины сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011;
- Варианты материального исполнения: общепромышленное, коррозионностойкое;
- Назначение: технологические установки;
- Количество лопаток рабочего колеса: 32;
- Конструктивное исполнение лопаток рабочего колеса: загнутые вперёд;
- Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания от №3,5-12,0, с №13,5-20,0 - неповоротный;
- Максимальная температура перемещаемой среды: Машины типа Д – до 250°С; машины типа ВД – до 80°С;
- Допустимая концентрация пыли и других твёрдых примесей в перемещаемой среде: 2,0 г/м.
Технические характеристики
Всего в серии 27 исполнений по 7 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.
| Типоразмер | Марка (сокращённое обозначение) | Температура перемещаемой среды, °C | Скорость вращения, об/мин | Номинальная мощность, кВт | Номинальный ток при 380 В (50 Гц), А | Тип электродвигателя | Производительность Q min, тыс. м³/ч | Производительность Q max, тыс. м³/ч | Полное давление Pv min, Па | Полное давление Pv max, Па | Масса, кг | Примечание |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Д №3,5/ВД №3,5, исп. 3 | ВД №3,5 | — | 30 | 3 000 | 5,5 | 11,1 | 100L2 | 0,6 | 3,6 | 2100 | 2800 | 90 |
| Д №3,5 | — | 100 | 1 500 | 3,0 | 6,8 | 100S4 | 3,0 | 6,0 | 420 | 650 | 85 | |
| Д №12, исп. 1 | — | — | — | 750 | 37,0 | 78,0 | 250S8 | 15,0 | 49,0 | 1250 | 1550 | 1420 |
| Д №12 | 1 | 200 | — | — | — | — | — | — | — | — | — | |
| — | — | — | 1 000 | 75,0 | 142,0 | 280S6 | 18,0 | 64,0 | 2100 | 2450 | 1610 | |
| Д №12, исп. 3 | — | — | — | 750 | 37,0 | 78,0 | 250S8 | 15,0 | 49,0 | 1250 | 1550 | 1770 |
| Д №12 | 3 | 200 | — | — | — | — | — | — | — | — | — | |
| — | — | — | 1 000 | 75,0 | 142,0 | 280S6 | 18,0 | 64,0 | 2100 | 2450 | 1960 | |
| Д №13,5/ВД №13,5, исп. 3 | — | — | — | 750 | 90,0 | 169,0 | 280M6 | 23,0 | 67,0 | 2520 | 2880 | 2180 |
| — | — | — | 1 000 | 250,0 | 457,0 | 355МВ6 | 27,0 | 95,0 | 4460 | 5050 | 3360 | |
| — | 3 | — | 600 | 30,0 | 65,0 | 250М10 | 13,0 | 41,0 | 680 | 790 | 2100 | |
| Д №13.5 | — | 200 | 750 | 75,0 | 150,0 | 280М8 | 23,0 | 67,0 | 1570 | 1780 | 2210 | |
| — | — | — | 1 000 | 160,0 | 292,0 | 355S6 | 27,0 | 95,0 | 2690 | 3150 | 3220 | |
| Д №15,5/ВД №15,5, исп. 3 | — | — | — | 750 | 160,0 | 315,0 | 355М8 | 40,0 | 95,0 | 3210 | 3550 | 3280 |
| — | — | — | 1 000 | 355,0 | 676,0 | 355MLС6 | 51,0 | 127,0 | 5700 | 6300 | 3650 | |
| — | — | — | 750 | 132,0 | 261,0 | 355S8 | 40,0 | 95,0 | 2650 | 2920 | 3410 | |
| — | — | — | 1 000 | 315,0 | 600,0 | 355MLB6 | 51,0 | 127,0 | 4650 | 5200 | 3520 | |
| Д №18/ВД №18, исп. 3 | — | — | — | 750 | 400,0 | - | - | 63,0 | 137,0 | 4350 | 4800 | - |
| ВД №18,0 | 3 | 30 | — | — | — | — | — | — | — | — | — | |
| — | — | — | 1 000 | 800,0 | - | - | 75,0 | 205,0 | 7600 | 8400 | - | |
| — | — | — | 600 | 160,0 | 331,0 | 355MLA10 | 42,0 | 135,0 | 1750 | 2100 | 4760 | |
| Д №18,0 | 3 | 100 | — | — | — | — | — | — | — | — | — | |
| — | — | — | — | 250,0 | 497,0 | 355MLB8 | 51,0 | 166,0 | 2750 | 3170 | 4430 | |
| Д №20/ВД №20, исп. 3 | ВД №20,0 | 3 | 30 | 750 | 800,0 | - | - | 143,0 | 332,0 | 8800 | 10000 | - |
| — | — | — | 600 | 200,0 | 413,0 | 355MLB10 | 58,0 | 185,0 | 2200 | 2580 | 5400 | |
| Д №20,0 | 3 | 200 | — | — | — | — | — | — | — | — | — | |
| — | — | — | 750 | 400,0 | - | - | 50,0 | 207,0 | 3400 | 3950 | - |
Масса указана для базового исполнения и меняется при смене типа двигателя и материального исполнения.
Габаритные и присоединительные размеры
Чертежи по типоразмерам серии — 20 шт. Выберите нужный:
Комплектация
Изделие в сбореХодовая часть, рабочее колесо, улитка и направляющий аппарат
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
Документация

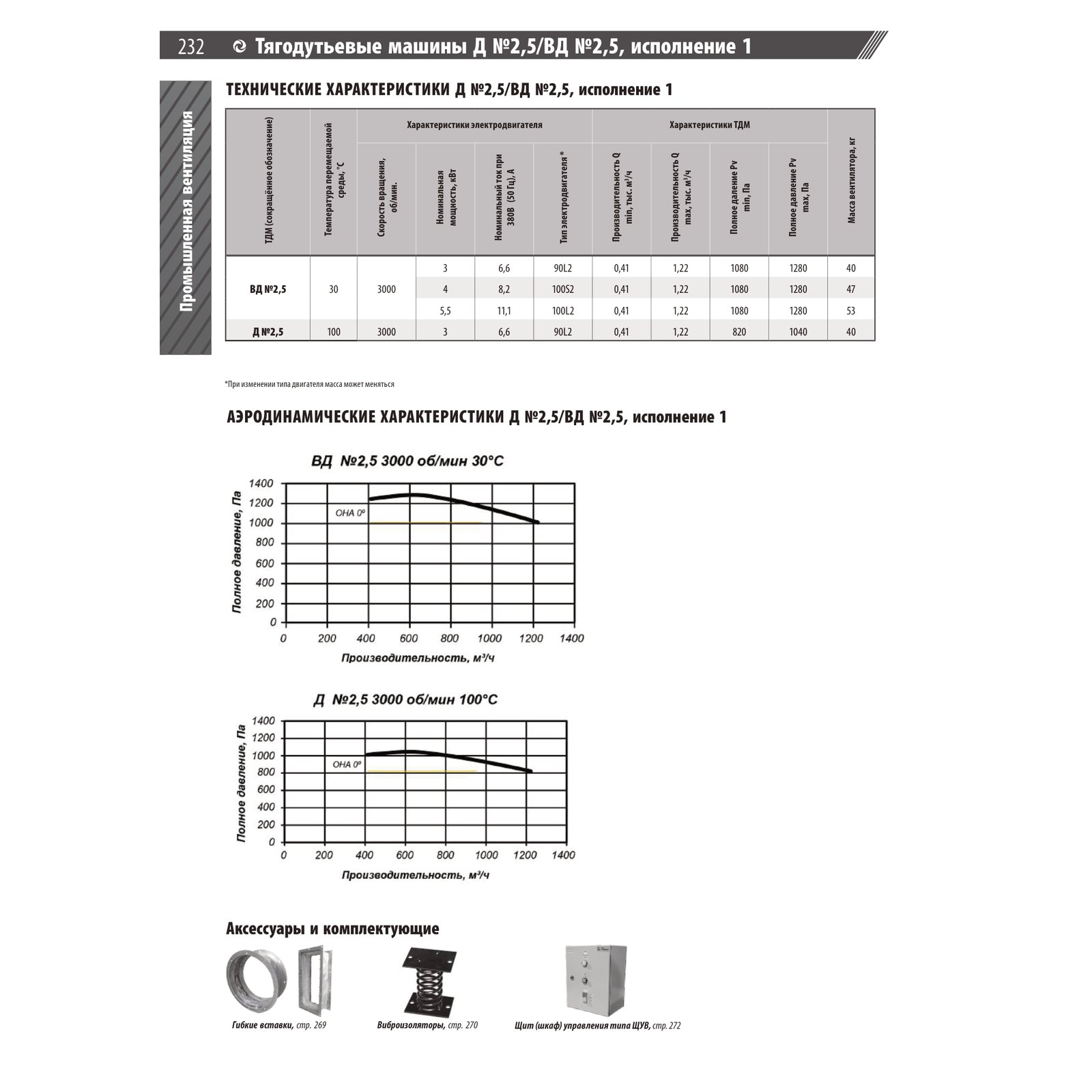

PDF Техническое описание серии — характеристики, чертежи и схемы всех типоразмеров
