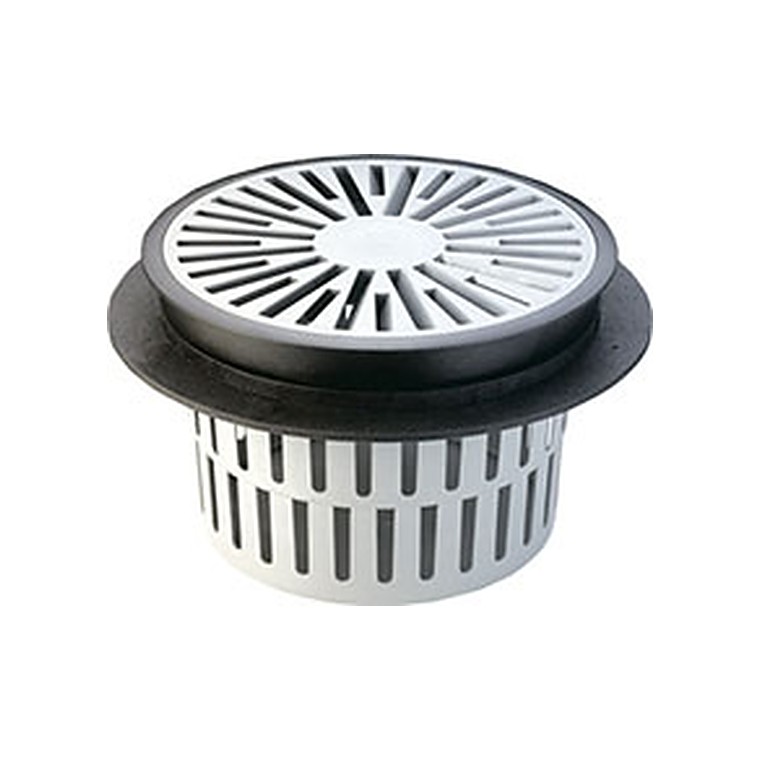

Напольный диффузор FDC

Напольный диффузор FDC

Напольные диффузоры FDC предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях, оборудованных фальшполами (аудитории, концертные залы, театры, офисные помещения, помещения с телекоммуникационным оборудованием, компьютерные центры и т.п.). Отличные акустические характеристики позволяют применять диффузоры FDC в помещениях, к которым предъявляются повышенные требования к уровню шума. Диффузоры формируют быстрозатухающую закрученную струю с высокой эжектирующей способностью, что позволяет обеспечить подачу воздуха с большим температурным градиентом и получить при этом равномерное распределение температуры в обслуживаемой зоне. Диффузоры FDC изготавливаются из стойкого к механическим воздействиям, негорючего пластика в виде круглой решетки, снабжённой установочным фланцем, монтажным кольцом и пылесборником. Напольные диффузоры устанавливаются непосредственно в фальшпол; при монтаже диффузор размещается в установочном фланце, который прижимается к фальшполу монтажным кольцом. Подача воздуха осуществляется либо при помощи воздуховодов, либо без воздуховодов, за счет избыточного статического давления в пространстве фальшпола. Напольные диффузоры выпускаются серого (RAL 7040) или черного (RAL 7021) цветов.

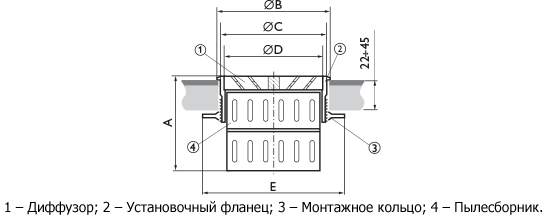

Характеристики диффузоров FDC

Модель	A, мм	ØB, мм	ØC, мм	ØD, мм	E, мм	Макс. нагрузка, кг
FDC 200	145	220	210	200	250	550

При максимальном расходе и в режиме охлаждения избыточная температура воздуха в приточной струе (разница температур подаваемого воздуха и воздуха в обслуживаемой зоне) на расстоянии 1,1 – 1,7 м от диффузора не превышает 1°С. Это связано с тем, что формируемая быстрозатухающая приточная струя обладает большой эжектирующей способностью и, после смешения, её температура постепенно выравнивается с температурой воздуха в обслуживаемом помещении. ∆t₀ – температура приточного воздуха; t_о.з. – средняя температура воздуха в обслуживаемой зоне; ∆t₀ = ∆t₀ - t_о.з. – избыточная температура воздуха в приточной струе.

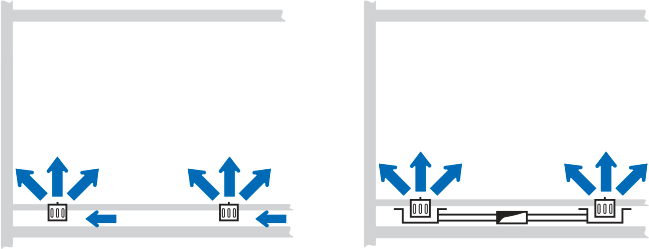

Примеры монтажа

Камера статического давления
