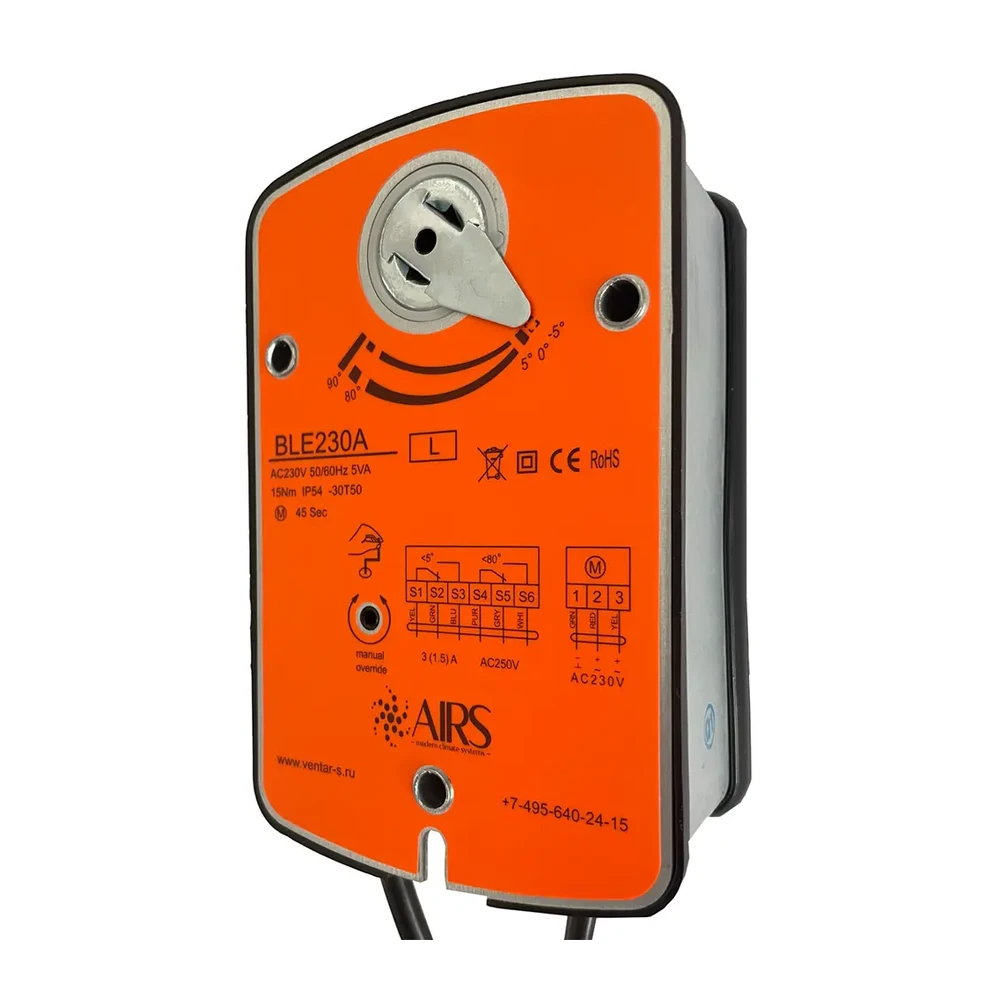

Электропривод AIRS BLE230A
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод AIRS BLE230A — электропривод AIRS: момент 15 Н·м, AC 230В, дискретное управление. Применяется для управления заслонками воздушных и противопожарных клапанов в системах вентиляции.
Технические характеристики
| Номинальное напряжение | 230 В~ 50…60 Гц |
| Диапазон номинального напряжения | 207…253 В~ |
| Потребляемая мощность при движении | 5 Вт |
| в покое | 1 Вт |
| расчетная мощность | 5 ВА |
| Соединительный кабель двигателя | 1 м |
| концевого переключателя | 1 м |
| Вспомогательные переключатели | 3 (1,5) А, 230 В |
| Крутящий момент двигателя | Min 15 Нм при ном. напряжении |
| Точки переключения | 5°…80° |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°…90° (-5°…90° механически) |
| Время поворота двигателя | 45 сек. |
| Индикация положения | Механическая – указатель |
| Класс защиты | III низкое напряжение |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 50 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
Принцип действия
При подаче питания происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи питания вал сохраняет свое положение.
Монтаж
Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепляется через крепежные отверстия ø6 мм к корпусу клапана.
Габаритный чертёж
Схема электрических подключений
Сигнализация положений
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю. Ручное управление Возможно ручное управление приводом, а также фиксирование его в любом положении. Управление осуществляется прилагаемым в комплекте ключом.
Аналоги
AIRS BLE230A изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo BLE230, BVM BLE230-15, Nanotek BLE230B.
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада в Москве, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
Подбор. Момент привода считается по площади заслонки — ориентировочно 6 Н·м на 1 м². Укажите размер клапана в блоке «Подбор и заказ»: система проверит, подходит ли эта модель, и предложит замену, если момента не хватает.
